陶瓷膜過濾系統（BNCM37-8-A）為自動型生產設備，設備由八個37芯膜組件組成，每個膜組件內裝37支膜元件，可用于料液的濃縮、分離、提純、澄清等工藝的生產。該套設備可以換裝5nm-1500nm的陶瓷膜元件，膜元件型號：BNM30-19-1200。本系統的主要部件包括供料泵、循環泵、排料泵、陶瓷膜組件及系統管路、清洗罐等。

1、主機

?? 系統采用一體化結構設計，撬裝結構，設備表面無衛生死角符合GMP要求。

?? 系統設置保安過濾器，可避免因物料混入異物而對膜芯造成損傷。

?? 系統配備有壓力、溫度、流量等儀表，可實現各項參數的在線監控。

?? 設備各運行模式實現一鍵運行、自動控制完成。

?? 主體設備除密封件外均采用SUS304 不銹鋼材質。

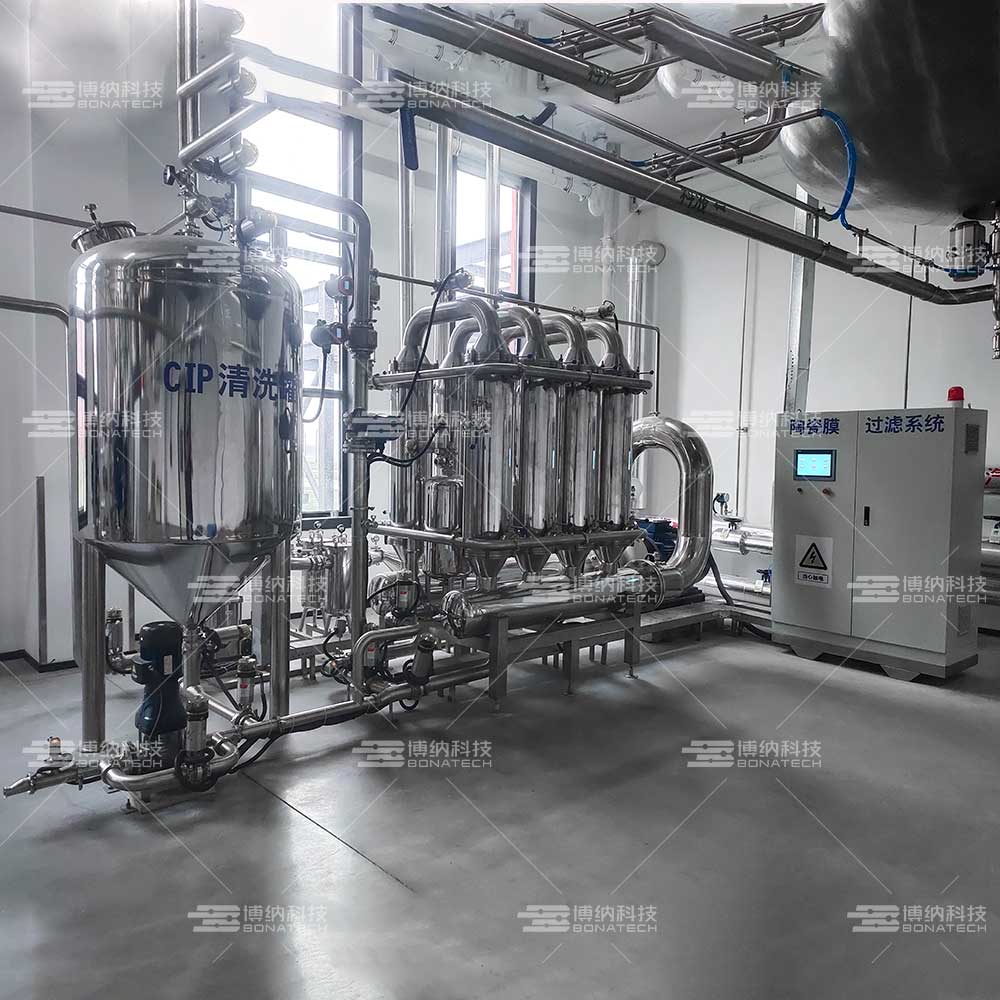

?? 系統配備CIP在線清洗系統，可實現系統一鍵清洗，系統批次清洗時間不超過4 h（以具體項目情況而定）

2、泵體

供料泵選用國產優質臥式不銹鋼離心泵（SS304），采用變頻器啟動控制為膜組件提供壓力和外循環流量，該泵提供壓力高、體積小、性能可靠穩定。

循環泵選用國產優質臥式 SS304 不銹鋼離心泵，變頻器啟動控制為膜組件提供壓力和內循環流量（膜面流速），采用雙端面機械密封，不帶有油封，不會由于密封磨損而導致物料污染。該泵提供流量大，工作，穩定可靠，抗腐蝕性強。

3、罐體

系統配套清洗罐 1 臺，根據生產及自動化控制需求，設計有預留的管道、閥門、預留孔等。

4、膜組件、膜元件

經小試、中試實驗驗證，該膜過濾系統膜元件采用博納優質陶瓷膜元件抗污染能力強，通量穩定，易于清洗。設備可以換裝5nm—1500nm的陶瓷膜元件。

5、密封件

根據博納公司多年相關工程經驗及中試實驗情況，系統管道、閥門等硬質密封材料選用PTEF材質，膜組件密封件選用PTFE+EPDM，耐酸、耐堿，沒有任何異物的脫落，不對設備和產品帶來任何污染，能確保系統的密封穩定性和安全性。

6、安全裝置

系統監測實時運行中所有安全相關參數，具有自我保護功能，會根據不同情況作出相應的反應或自動停機保護，蜂鳴報警，報警信息夠準確記錄故障位置及原因，報警記錄可追溯。系統配有緊急停車按鈕，按下時系統立即停機，復位時設備進入待機狀態。

陶瓷膜過濾系統的優點：

?1、過濾所得濾液清澈透明，產品質量好，產品回收率高；

?2、膜分離過程可在常溫下進行，尤宜熱敏物質的實驗；

?3、分離過程無相變，可實現水/醇系料液分離純化、脫鹽、脫色、脫醇、濃縮等實驗目的；

?4、工藝穩定，批間重復性高；

?5、設備自動化程度高，能耗和運行費用低，易于自控和維護，提高生產效率，降低勞動強度；

?6、減少環境污染，減輕后續過程的負荷；

?7、廣泛應用于醫藥、食品、生物制品、保健品，血液制品、酶制劑、化妝品等領域；

循環泵一臺、供料泵一臺、排料泵一臺、膜組件8組、膜元件296支、清洗罐一個、物料罐一個、循環罐一個、流量計兩個、溫度變送器1臺、液位變送器3臺、溫度表一個、壓力表2個、管路系統一套，設備支架、閥門、連環卡節及其連接件若干。
