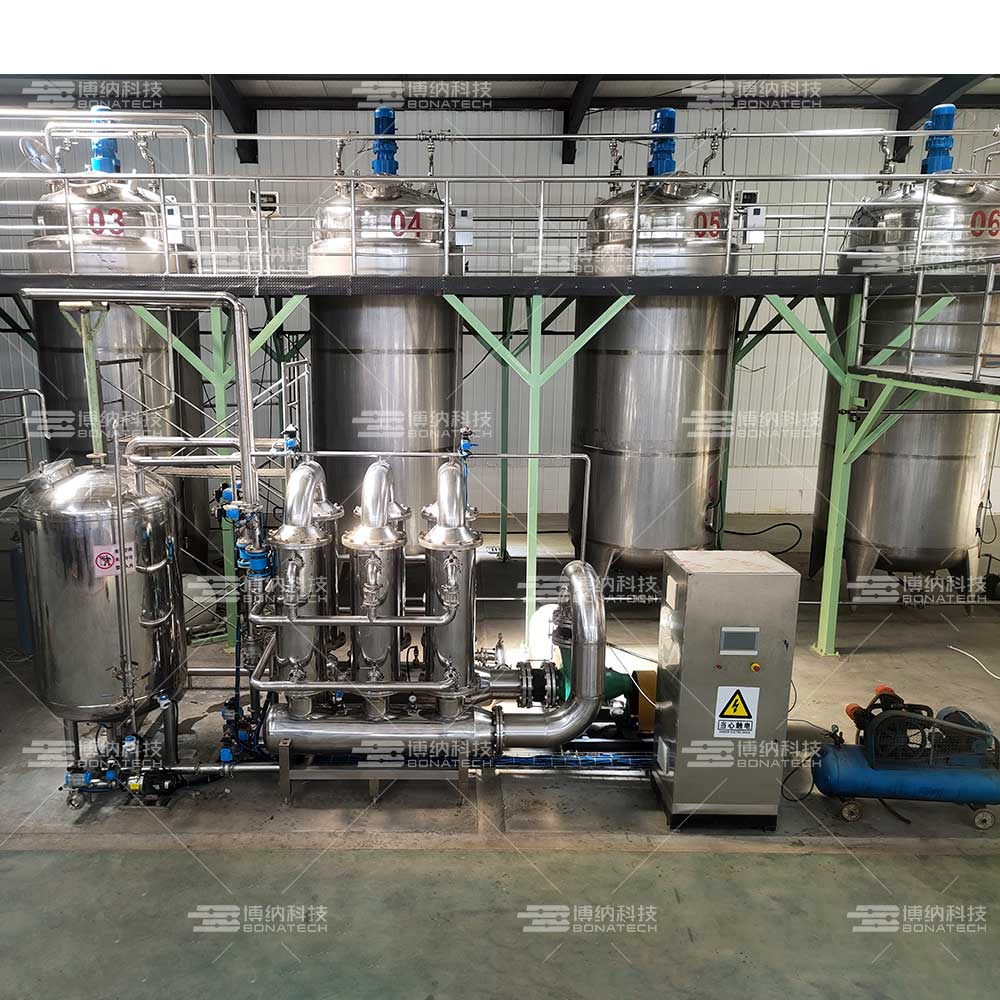

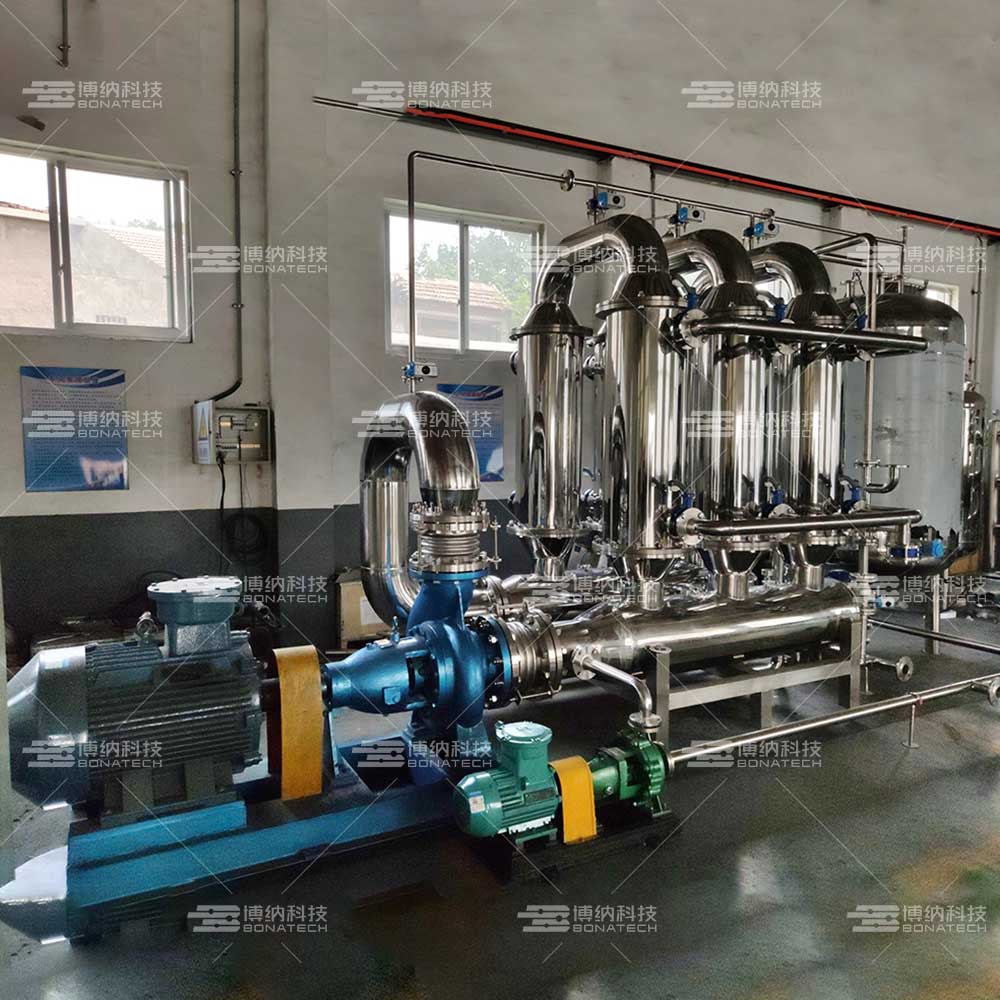

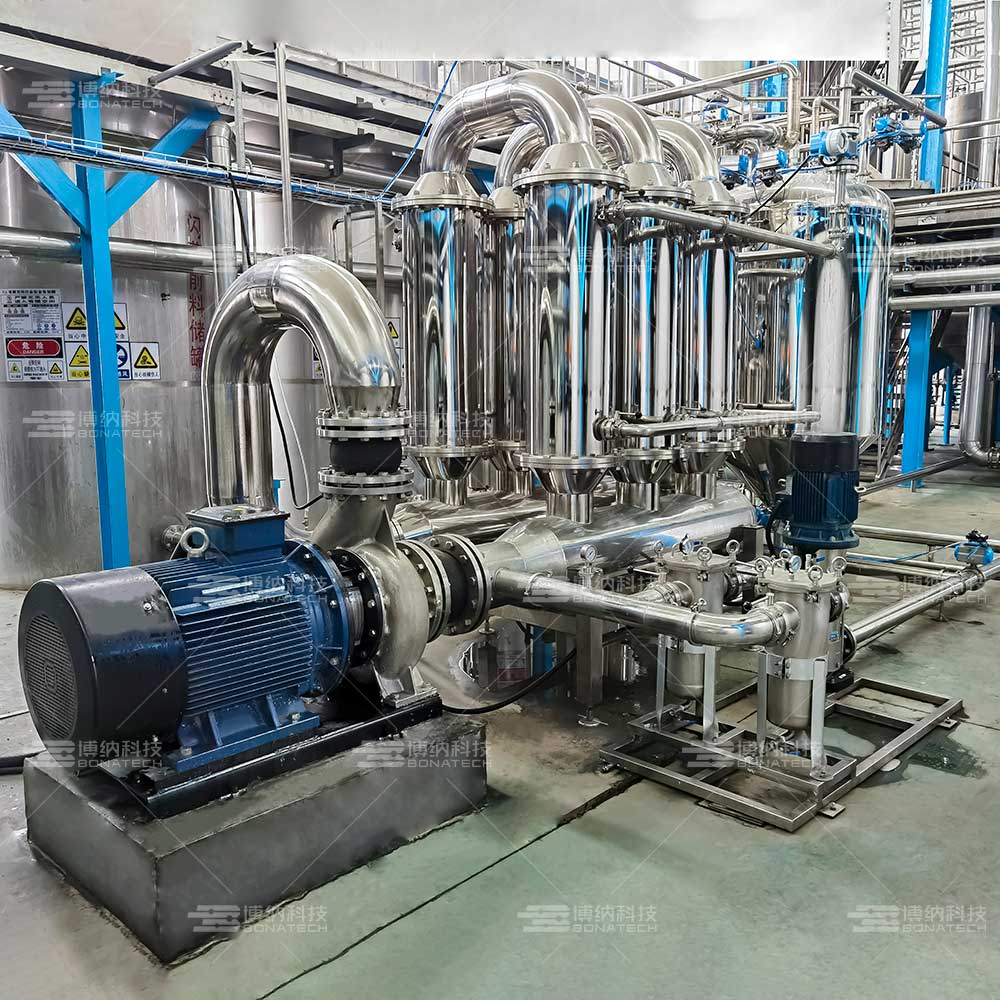

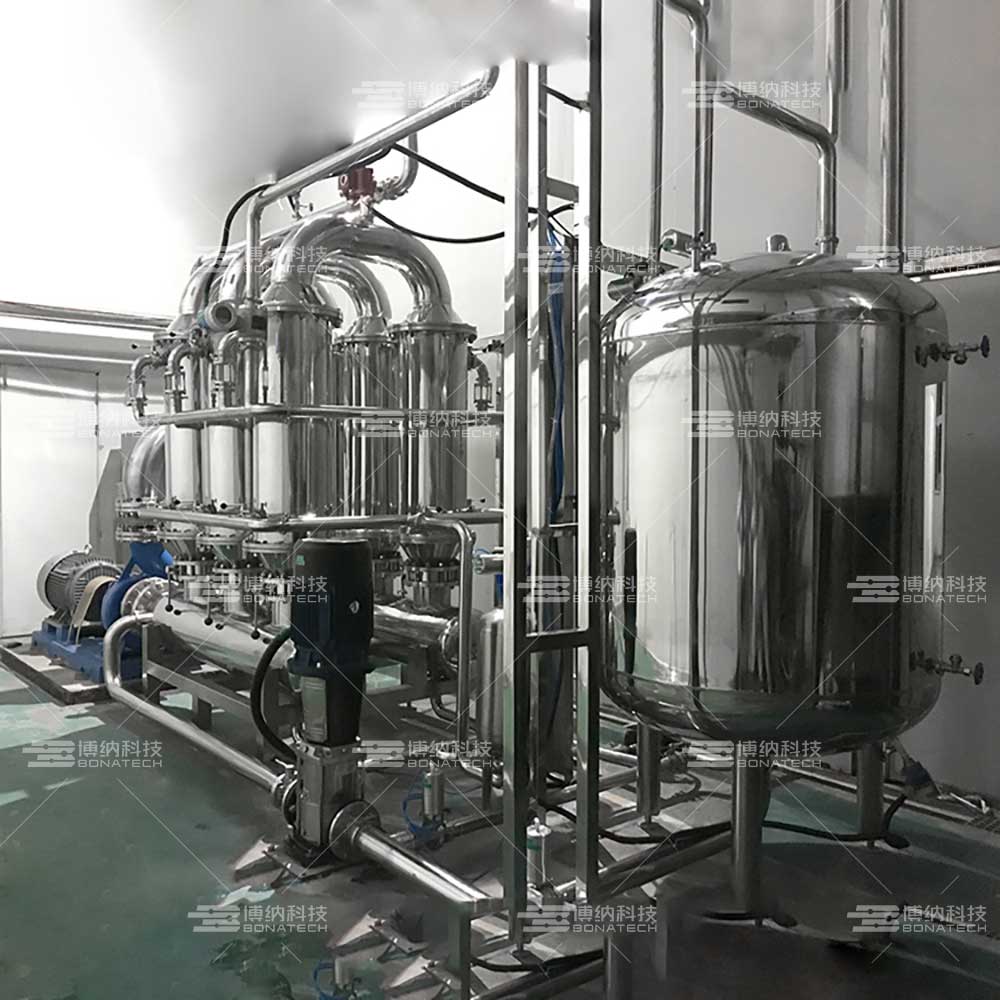

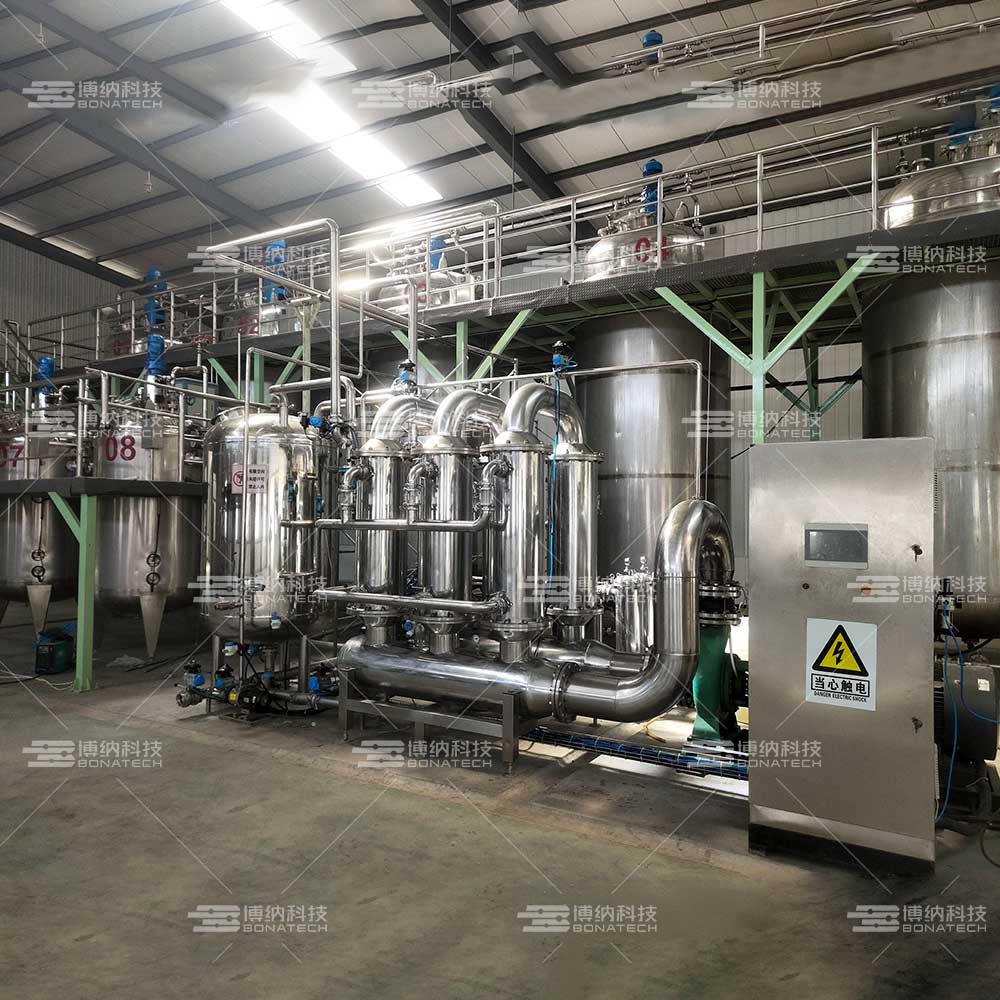

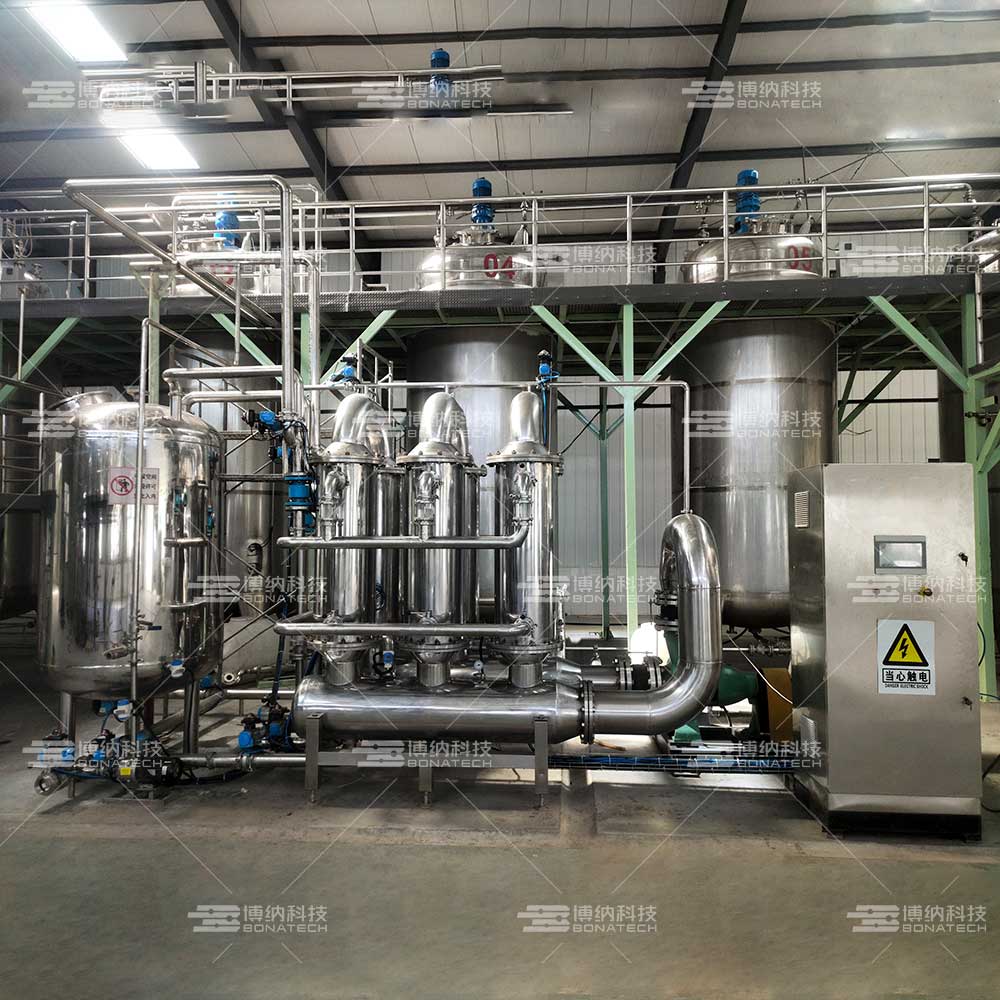

本技術方案描述了一套用于海藻糖料液澄清過濾的設計方案及設備。該套系統包括1套臺M61*6的陶瓷膜過濾機組，用于料液的澄清過濾并取得合格產品。本方案以陶瓷膜生產數據為基礎,并結合了我司多年將膜過濾技術應用于各類工業生產上的成功經驗進行設計，以便能順利完成設定的處理任務。

在生產過程中，膜會受到待過濾液的污染。為了恢復膜的過濾性能，每個生產批次之后設備需要進行在位清洗。

1、主機

①系統采用一體化結構設計,撬裝結構,設備表面無衛生死角符合GMP要求；

②系統設置保安過濾器，可避免因物料混入異物而對膜芯造成損傷；

③系統配備有流量、壓力、液位、溫度等儀表，可實現各項參數的在線監控、系統保護及報警；

④系統配備CIP在線清洗系統，可實現系統一鍵清洗，系統批次清洗時間不超過2h(以具體項目情況而定）；

⑤主體設備除密封件外均采用SUS304不銹鋼材質。

2、膜元件、膜組件

膜過濾系統采用博納優質陶瓷膜元件抗污染能力強，通量穩定，易于清洗。

3、泵機

?①供料泵選用國產優質多級立式離心泵，采用變頻器啟動控制為膜組件提供壓力和外循環流量，該泵提供壓力高、體積小、性能可靠穩定；

?②循環泵選用國產優質臥式不銹鋼離心泵,變頻器啟動控制為膜組件提供壓力和內循環流量（膜面流速），該泵提供流量大，工作，穩定可靠，抗腐蝕性強。

4、罐體

系統需配套2000L清洗液罐1臺，根據生產及自動化控制需要設計有預笛的管道、閥門、預留孔等。

5、密封件

根據博納公司多年相關工程經驗及中試實驗情況，系統管道、閥門間密封材料選用衛生級VMQ材料，膜組件密封件選用PTFE+EPDM，耐酸、耐堿，能確保系統的密封穩定性和安全性。

6、儀表

膜過濾系統配備壓力、溫度、流量、液位傳感器，匹配現場顯示壓力、溫度儀表。

7、反沖系統

膜過濾系統配備自動反沖系統，可在運行過程中在線自動反沖，保證膜過濾系統長期、穩定運行，降低膜通量衰減速度，延長使用時間，提高單批次產量。

8、系統安全

系統監測實時運行中所有安全相關參數,根據不同情況作出相應的動作或自動停機保護、蜂鳴報警，報警信息夠準確記錄故障位置及原因，報警記錄可追溯。系統配有緊急停車按鈕，按下時系統立即停機，復位時設備進入待機狀態。

膜技術與傳統過濾澄清技術相比具備明顯的技術優勢：

1、膜表面不易發生濃差極化和膜面污染，可實現超長時間生產；

2、膜過濾所得濾液清澈透明，產品質量好,產品回收率高；

3、膜分離過程無相變、在常溫下進行，尤宜熱敏物質的生產；

4、設備工藝穩定、批間重復性高、自動化程度高，易于自控和維護，能有效提高生產效率，降低勞動強度；

5、設備的清洗簡單、能耗和運行費用低；

6、廣泛應用于醫藥、食品、生物制品、保健品，血液制品、酶制劑、化妝品等領域，可實現物料的澄清過濾、濃縮、分離純化、等目的。

循環泵一個、供料泵一個、排渣泵一個、清洗罐一個、物料罐兩個、反沖系統一套、膜組件六套、膜元件366支、流量計兩個、壓力變送器三個、溫度變送器一個、液位變送器三個、壓力表兩個、控制系統一套、保安過濾器兩個，設備機架、閥門、連環卡節及其連接件若干。
